Фланец карданного вала и полуосей для грузовых автомобилей: виды, места установки и изготовление на заказ

Фланец — это соединительный элемент трансмиссии: именно через него крутящий момент переходит от коробки передач к карданному валу, от карданного вала к ведущему мосту и от моста к полуоси. В каталоге ООО «Сычуань Хэнлун Автомобильные Компоненты» ему посвящена отдельная позиция — фланцы для тяжелых грузовых автомобилей. Разбираем, какие исполнения выпускает завод, где они устанавливаются и как заказать фланцы по чертежам.

Где устанавливается фланец: три узла трансмиссии

По описанию производителя, фланцы завода широко применяются в трёх типовых узлах трансмиссии тяжелого коммерческого транспорта:

• соединения полуосей ведущих мостов — здесь работает пара «фланец — полуось заднего моста»;
• выходные соединения коробок передач — фланец принимает момент с вторичного вала КПП;
• интерфейсы карданных валов — соединительная точка вала с агрегатом.

Отсюда и логика подбора: фланец выбирается не «по автомобилю вообще», а по конкретному узлу установки. Как распределён момент между осями на многоосных шасси — подробно разобрано в материале о межосевом карданном вале, а смежная деталь того же шарнира описана в статье про крестовину карданного шарнира.

Два исполнения: обычный и с торцевыми зубьями

Завод выпускает фланцы двух исполнений. Различие — в способе передачи момента:

Оба исполнения относятся к соединительным и конструктивным элементам шасси — этот раздел каталога собран на странице «Соединительные и конструктивные элементы».

Материал и точность изготовления

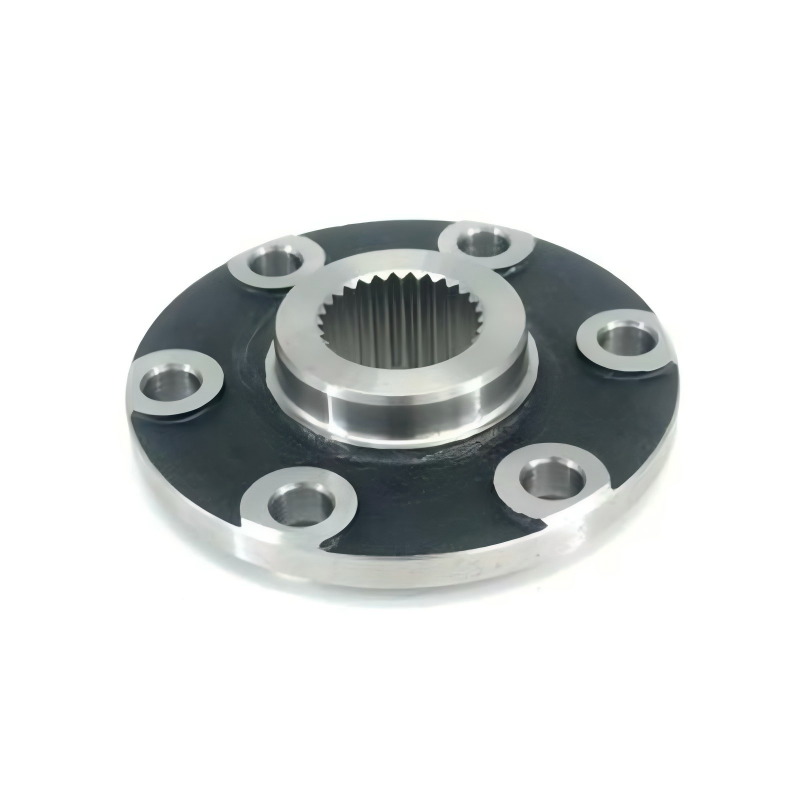

Фланцы изготавливаются методом ковки из высококачественной углеродистой или легированной стали. Ковка задаёт плотную структуру металла, а дальнейшая механическая обработка формирует посадочные размеры. По описанию производителя на изделиях жёстко контролируются допуски размеров, а монтажные отверстия выполняются с высокой точностью — это условие надёжного соединения фланца с карданным валом, ведущим мостом и другими узлами.

Почему это критично: перекос посадки или люфт в соединении передаются дальше по цепочке трансмиссии — вплоть до вибраций карданного вала. Поэтому у завода контроль допусков входит в базовый техпроцесс, а не в отдельную опцию.

Адаптация под марки и изготовление на заказ

Фланцы адаптированы для грузовых автомобилей международных марок — в карточке продукции названы Mercedes-Benz, MAN, Steyr и Volvo. Продукция компании в целом адаптируется и под основные модели коммерческого транспорта, эксплуатируемые на рынке СНГ, включая КАМАЗ и МАЗ — это заявлено в описании предприятия.

Кроме серийных позиций, завод изготавливает фланцы по предоставленным заказчиком чертежам или образцам: отработка технологического плана, собственные линии ковки и механической обработки, контроль точности на своём производстве. Порядок работы по чертежам описан в материале про изготовление деталей по чертежам для КАМАЗ, а типовые сроки — в статье о сроках изготовления автомобильных деталей.

Завод-изготовитель

Изготовитель — ООО «Сычуань Хэнлун Автомобильные Компоненты», основано в 2017 году, производственная площадка в провинции Сычуань. Общая площадь производственных и складских помещений — 12 800 кв. м; в штате 126 сотрудников, включая 18 специалистов по разработке и технологиям; парк оборудования — 89 единиц. Предприятие сертифицировано по двойной системе менеджмента качества ISO 9001 и IATF 16949, каждая партия отгружается с протоколом испытаний и сертификатом на материал. Продукция экспортируется в 32 страны и региона, включая рынки СНГ. Подробнее — на странице «О нас».

Что зафиксировать в запросе

1. Исполнение: фланец обычного типа или с торцевыми зубьями.
2. Узел установки: карданный вал, выход КПП или соединение полуоси ведущего моста.
3. Исходные данные: чертёж или образец — по ним завод подтверждает технологический план.
4. Материал: углеродистая или легированная сталь.
5. Марка техники, под которую адаптируется деталь.
6. Количество и требования к антикоррозийной обработке.

Частые вопросы

Что такое фланец карданного вала?

Это соединительный элемент, через который карданный вал крепится к агрегату и передаёт крутящий момент. У завода это кованные фланцы из углеродистой или легированной стали с жёстким контролем допусков размеров.

Какие бывают фланцы для грузовиков?

По каталогу производителя — два исполнения: фланцы обычного типа и фланцы с торцевыми зубьями. Выбор зависит от узла установки: интерфейс карданного вала, выход коробки передач или соединение полуоси ведущего моста.

Из чего изготавливают фланцы полуосей?

Методом ковки из высококачественной углеродистой или легированной стали, с высокой точностью монтажных отверстий и жёстким контролем допусков размеров.

Можно ли заказать фланцы по чертежам?

Да. Завод изготавливает фланцы по предоставленным заказчиком чертежам или образцам, в том числе с адаптацией под конкретные модели коммерческого транспорта — от КАМАЗ и МАЗ до Mercedes-Benz, MAN, Steyr и Volvo.
